不銹鋼法蘭球閥Q41F-16P/25R/40RL_不銹鋼球閥

時間：2020-08-25 10:07:13   來源：多儀閥門   點擊：0次

不銹鋼法蘭球閥采用高平臺設計，可以快速方便的安裝手動、蝸輪或氣動、電動等多種驅動裝置，只需依靠球芯旋轉90度和很小的轉動力矩就能關閉嚴密，是目前工業管道中最為常見的閥門之一?？筛鶕?jù)不同的工況要求，選配不同壓力等級的閥體，PN0.6 - 10Mpa，以及各種不同的材質，如不銹鋼304、316、316L等等。


不銹鋼法蘭球閥是各類閥門當中，流通能力最大，流動阻力最小的閥門，當閥門全開時，球體通道、閥體通道和連接管徑并成一直徑，介質幾乎可以毫無損失的流過。

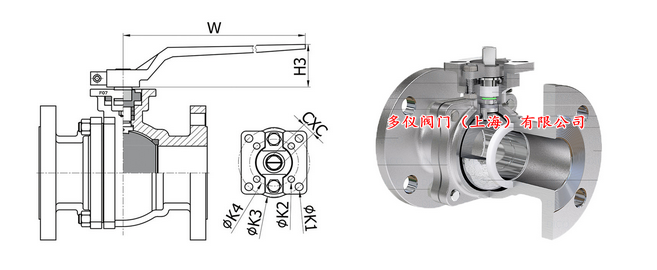

不銹鋼法蘭球閥結構圖
通常認為球閥是最適宜直接做開閉使用，但近來的發展已將球閥設計成，使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。

不銹鋼法蘭球閥產品特點：

☆ 硅溶膠熔模鑄造工藝
☆ 防火結構設計
☆  采用ISO5211平臺設計
☆  閥桿與閥體之間帶防靜電裝置
☆ 閥桿防爆出裝置設計
☆  鋼球上有壓力平衡孔

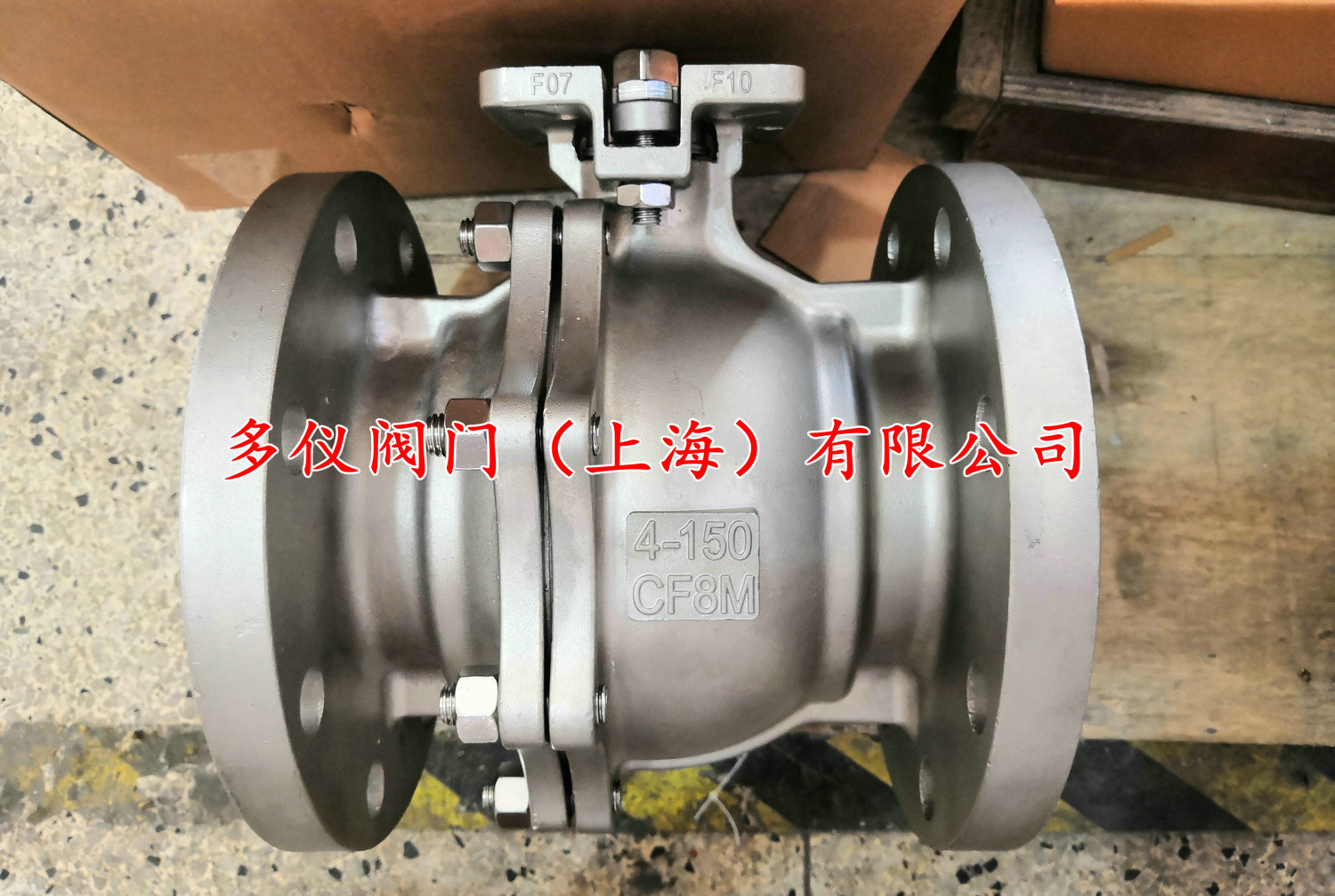

 不銹鋼法蘭球閥

不銹鋼法蘭球閥技術參數：

公稱通徑 DN15～DN200(mm)
公稱壓力 PN16-40 / ANSI 150Lb 300Lb / JIS 10K
結構形式 兩片式 O型結構
閥座密封 PTFE、RPTFE、PPL、PEEK
連接方式 法蘭式
閥體材質 不銹鋼304、316、316L（CF8，CF8M，CF3M）
球芯材質 不銹鋼304、316、316L（CF8，CF8M，CF3M）
制造標準 國標、美標、德標、日標：GB, JB, ISO, ANSI, DIN, BS, JIS
驅動形式 手動、電動、氣動（自控系可選開關、調節型）
